GPH050

m²

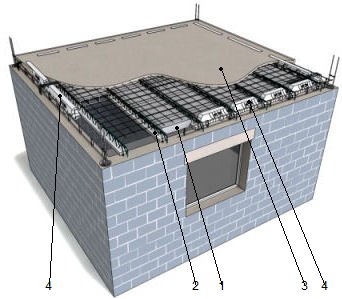

Système de plancher intermédiaire unidirectionnel "PLANCHERS ACOR".

77,96€

Plancher intermédiaire, système EcoB "PLANCHERS ACOR", en béton armé, hauteur libre d'étage jusqu'à 3 m, de 20=16+4 cm d'épaisseur, 60 cm d'entraxe et 0,15 m²K/W de résistance thermique, réalisé avec: 0,071 m³/m² de béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne et 2,5 kg/m² d'acier Fe E 500; poutrelles treillis, gamme R "PLANCHERS ACOR"; entrevous en béton, 52x25x16 cm, de 16 cm de hauteur coffrante; treillis soudé PAF C en acier Fe E 500. Système compatible avec les rupteurs RKT (non compris dans ce prix).

Code interne

Désignation

Quantité

Unité

Prix unitaire

Prix total

mt07bho200c

Entrevous en béton, pour "PLANCHERS ACOR", 52x25x16 cm, de 16 cm de hauteur coffrante, pour un entraxe de poutrelles de 60 cm, selon NF EN 15037-2, y compris les pièces spéciales.

5,880

U

0,85

5,00

mt07vaa020a

Poutrelle treillis, gamme R "PLANCHERS ACOR", de 13 cm de hauteur, avec deux barres à haute adhérence de 6 à 12 mm de diamètre en partie inférieure, une de 8 à 12 mm en partie supérieure et un treillis de 4 à 5 mm de diamètre, selon NF EN 15037-1.

1,717

m

5,80

9,96

mt07ame030adg

Treillis soudé PAF C 200x200 mm, avec fils de fer longitudinaux de 4,5 mm de diamètre et fils de fer transversaux de 4,5 mm de diamètre, acier Fe E 500, selon NF A35-024.

1,100

m²

1,55

1,71

mt07aco050a

Ferraille élaborée en atelier industriel avec barres en acier haute adhérence, Fe E 500, de divers diamètres.

2,500

kg

1,37

3,43

mt10haf030fOEc

Béton C25/30 (XC1(F) D10; S3; Cl 0,4), prêt à l'emploi, selon NF EN 206-1.

0,068

m³

133,00

9,04

mt50spa052b

Planche en bois de pin, de 20x7,2 cm.

0,010

m

4,39

0,04

mt50spa081a

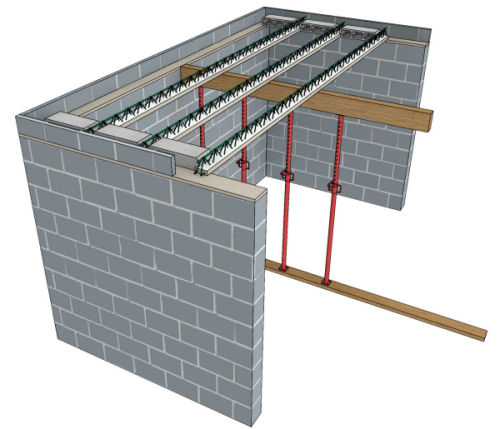

Étai métallique télescopique, de jusqu'à 3 m de hauteur.

0,003

U

13,37

0,04

mt50spa101

Clous en acier.

0,045

kg

1,30

0,06

mt08efa010

Système de coffrage récupérable de panneaux en bois pour chaînages périmétriques.

0,150

m²

1,24

0,19

mo042

Compagnon professionnel III/CP2 du béton.

0,983

h

25,31

24,88

mo089

Ouvrier professionnel II/OP du béton.

0,983

h

22,46

22,08

Coûts directs complémentaires

2,000

%

76,43

1,53

Coût d'entretien décennal: 3,90€ les 10 premières années.

Montant total HT:

77,96

UNITÉ D'OUVRAGE GPH050: SYSTÈME DE PLANCHER INTERMÉDIAIRE UNIDIRECTIONNEL "PLANCHERS ACOR".

CLAUSES TECHNIQUES

Réalisation d'un plancher intermédiaire, système EcoB "PLANCHERS ACOR", en béton armé, hauteur libre d'étage jusqu'à 3 m, de 20=16+4 cm d'épaisseur et 0,15 m²K/W de résistance thermique, réalisé avec: 0,071 m³/m² de béton C25/30 (XC1(F); D10; S3; Cl 0,4) prêt à l'emploi, et coulage à la benne et 2,5 kg/m² d'acier Fe E 500 dans les zones de renforts aux moments négatifs, les connecteurs de poutrelles et les chaînages; poutrelles treillis, gamme R "PLANCHERS ACOR", de 13 cm de hauteur, avec deux barres à haute adhérence de 6 à 12 mm de diamètre en partie inférieure, une de 8 à 12 mm en partie supérieure et un treillis de 4 à 5 mm de diamètre; entrevous en béton, 52x25x16 cm, de 16 cm de hauteur coffrante, y compris les pièces spéciales; couche de compression de 4 cm d'épaisseur, avec armature de répartition constituée de treillis soudé PAF C 200x200 mm en acier Fe E 500. Comprend les chaînages des murs porteurs et le séchage du béton. Ne comprend pas les rupteurs thermiques RTK, compatibles avec le système.

NORME APPLIQUÉE

Élaboration, transport et mise en oeuvre du béton:

Exécution:

Montage et démontage du système de coffrage:

CRITÈRE POUR LE MÉTRÉ

Surface mesurée en grandeur nature à partir des faces extérieures des chaînages du périmètre, selon documentation graphique du Projet, en déduisant les ouvertures de surface supérieure à 6 m².

CLAUSES PRÉALABLES DEVANT ÊTRE REMPLIES AVANT L'EXÉCUTION DES UNITÉS D'OUVRAGE

PROCESSUS D'EXÉCUTION

CONSERVATION ET MAINTENANCE.

On évitera l'agissement sur l'élément d'actions mécaniques non prévues dans le calcul.

CRITÈRE POUR LE MÉMOIRE

On mesurera, en grandeur réelle, à partir des faces extérieures des chaînages périmétrique, la surface réellement exécutée selon les spécifications du Projet, en déduisant les ouvertures de surface supérieure à 6 m². Tous les éléments intégrants de la structure signalés dans les plans et les détails du projet seront considérés comme inclus.

Code CED

Déchets générés

Poids (kg)

Volume (l)

17 01 01

Béton (bétons, mortiers et préfabriqués).

13,234

8,823

17 04 05

Fer et acier.

0,160

0,076

17 02 01

Bois.

0,310

0,282

Déchets générés:

13,704

9,181

17 02 03

Plastique.

0,127

0,212

17 02 01

Bois.

0,338

0,307

Emballages:

0,465

0,519

Total déchets:

14,169

9,700
